Кейс Shanghai Tower (Китай) — эталон применения технологии top & down: рекордные темпы строительства в сложных геологических условиях без ущерба для безопасности
О проекте
Местоположение: Шанхай, Китай.
Высота строения: 632 м.
Этажность: 128 надземных + 5 подземных.
Глубина котлована: 33 м.
Год завершения строительства: 2015.
Архитектор: Gensler.
Генподрядчик: Shanghai Construction Group.

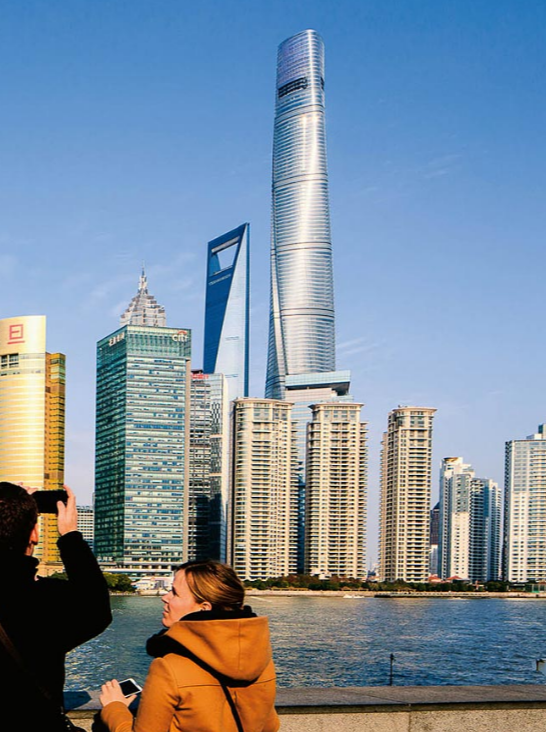

Shanghai Tower, взметнувшаяся на 632 метра над Шанхаем, стала не просто архитектурным чудом, а настоящим инженерным прорывом. При её возведении была применена технология "top & down" ("сверху вниз"), позволившая решить целый комплекс сложнейших задач. В условиях плотной городской застройки, сложных грунтов и жёстких сроков этот метод доказал свою исключительную эффективность, сократив сроки строительства на 20% и минимизировав воздействие на окружающую застройку в условиях плотной городской среды.

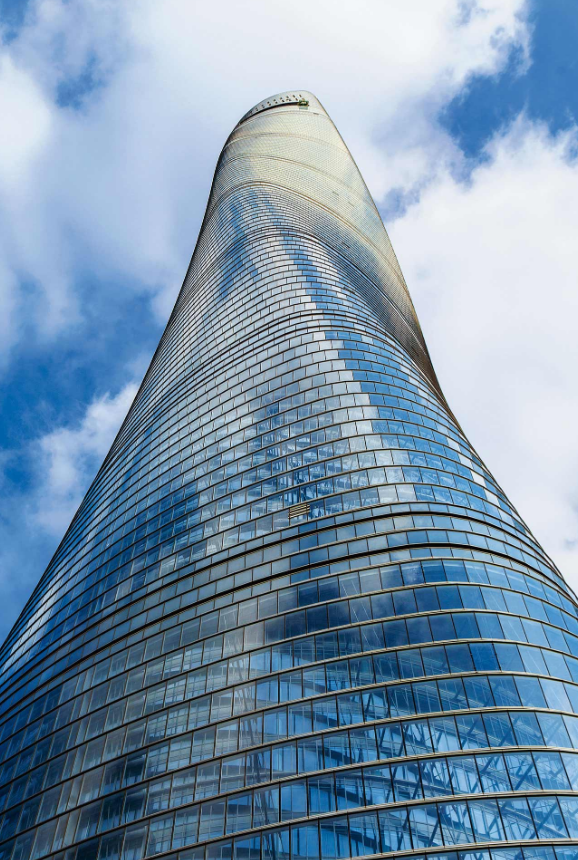

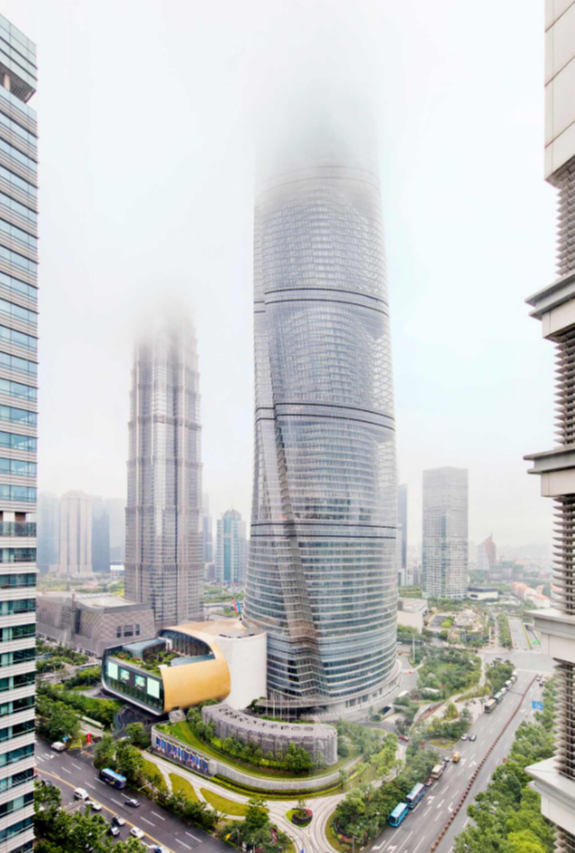

Небоскрёб представляет собой скрученную спиралью треугольную призму, что не только придаёт ему уникальный внешний вид, но и существенно улучшает аэродинамические характеристики.
Подземная часть уходит на 33 метра в глубину, где расположены пять технических этажей.
Высота строения: 632 м.
Этажность: 128 надземных + 5 подземных.
Глубина котлована: 33 м.
Год завершения строительства: 2015.
Архитектор: Gensler.
Генподрядчик: Shanghai Construction Group.
Shanghai Tower, взметнувшаяся на 632 метра над Шанхаем, стала не просто архитектурным чудом, а настоящим инженерным прорывом. При её возведении была применена технология "top & down" ("сверху вниз"), позволившая решить целый комплекс сложнейших задач. В условиях плотной городской застройки, сложных грунтов и жёстких сроков этот метод доказал свою исключительную эффективность, сократив сроки строительства на 20% и минимизировав воздействие на окружающую застройку в условиях плотной городской среды.
Небоскрёб представляет собой скрученную спиралью треугольную призму, что не только придаёт ему уникальный внешний вид, но и существенно улучшает аэродинамические характеристики.
Подземная часть уходит на 33 метра в глубину, где расположены пять технических этажей.
Главной инженерной задачей стало обеспечение устойчивости конструкции на мягких аллювиальных грунтах с высоким уровнем грунтовых вод.

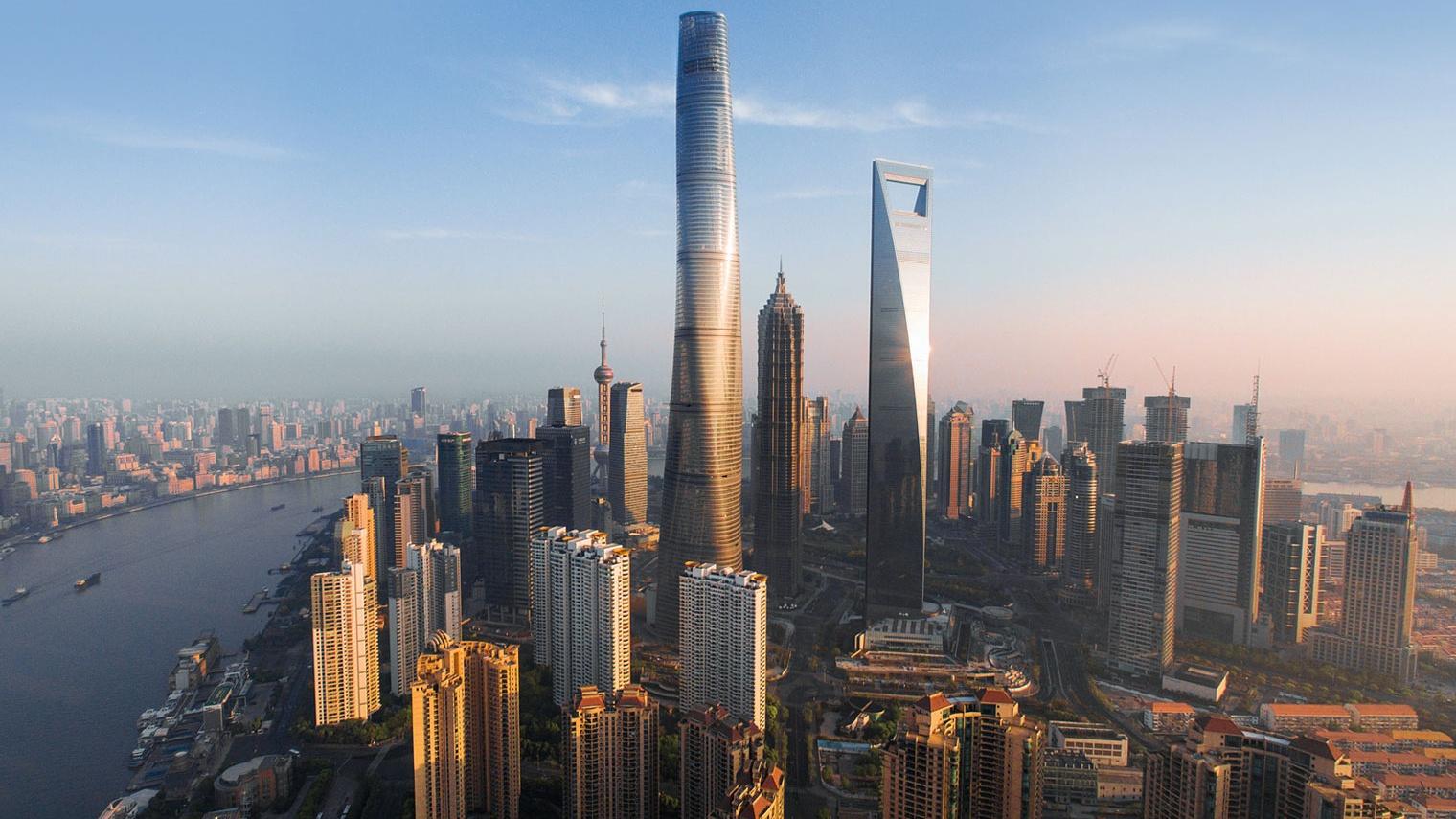

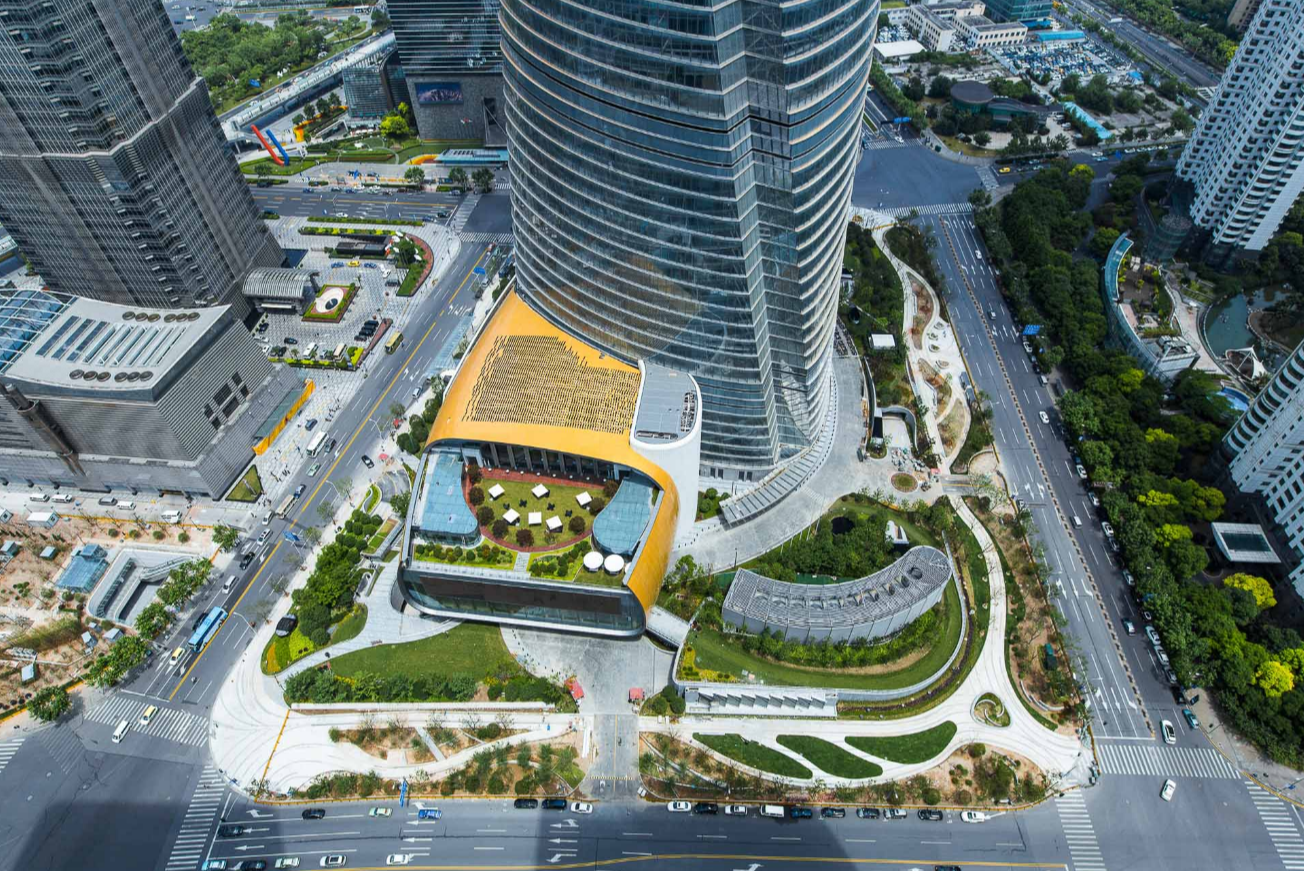

Выбор метода "top & down" был обусловлен целым рядом факторов. Во-первых, ограниченная площадь строительной площадки в непосредственной близости от уже существующих небоскрёбов - Jin Mao Tower и Shanghai World Financial Center. Во-вторых, необходимость минимизировать воздействие на окружающую застройку. И наконец, жёсткие сроки сдачи объекта к открытию Всемирной выставки Expo 2015.
Технология Top-Down позволила вести строительство наземной и подземной частей одновременно, что дало экономию времени около 20%. Первые два подземных перекрытия были смонтированы сразу после устройства ограждающих конструкций, что создало жёсткую основу для начала возведения наземной части.
Этапы строительства "top & down"
1. Устройство первых двух подземных перекрытий (плиты толщиной 2,5 м).
2. Начало возведения наземной части (до 20 этажа) параллельно с углублением котлована.
3. Монтаж ядра жёсткости с опережением на 10 этажей.
Выбор метода "top & down" был обусловлен целым рядом факторов. Во-первых, ограниченная площадь строительной площадки в непосредственной близости от уже существующих небоскрёбов - Jin Mao Tower и Shanghai World Financial Center. Во-вторых, необходимость минимизировать воздействие на окружающую застройку. И наконец, жёсткие сроки сдачи объекта к открытию Всемирной выставки Expo 2015.
Технология Top-Down позволила вести строительство наземной и подземной частей одновременно, что дало экономию времени около 20%. Первые два подземных перекрытия были смонтированы сразу после устройства ограждающих конструкций, что создало жёсткую основу для начала возведения наземной части.
Этапы строительства "top & down"
1. Устройство первых двух подземных перекрытий (плиты толщиной 2,5 м).
2. Начало возведения наземной части (до 20 этажа) параллельно с углублением котлована.
3. Монтаж ядра жёсткости с опережением на 10 этажей.
Инженерные решения
Фундамент небоскрёба представляет собой настоящий шедевр инженерной мысли. Для его создания было пробурено 957 буронабивных свай диаметром 1 метр, уходящих на глубину 86 метров - это сопоставимо с высотой 30-этажного дома. Сверху сваи объединены мощным ростверком толщиной 6 метров из высокопрочного бетона марки B60.
Ограждение котлована выполнялось с помощью траншейных стен толщиной 1,2 метра (глубина — 50 м), которые одновременно стали частью постоянных конструкций. Для дополнительной устойчивости применялись буросекущие сваи Ø1,2 м с тампонажным раствором.
Особого внимания заслуживает система ветрозащиты. Уникальная спиралевидная форма здания сама по себе снижает ветровую нагрузку, но инженеры пошли дальше - на 125-м этаже установлен 1000-тонный демпфер, гасящий колебания.
Процесс строительства
Строительство велось с опережающим возведением ядра жёсткости, которое постоянно было на 10 этажей выше текущего уровня строительства. Это обеспечивало необходимую устойчивость всей конструкции. Для ядра применялась самоподъёмная опалубка, а стальные конструкции колонн и балок поставлялись в виде готовых модулей.
Особую роль играл постоянный мониторинг. С помощью лазерного сканирования и сети датчиков инженеры в реальном времени отслеживали малейшие деформации. Максимальная осадка за 5 лет наблюдений составила всего 8 см - отличный показатель для сооружения такой массы.
Фундамент небоскрёба представляет собой настоящий шедевр инженерной мысли. Для его создания было пробурено 957 буронабивных свай диаметром 1 метр, уходящих на глубину 86 метров - это сопоставимо с высотой 30-этажного дома. Сверху сваи объединены мощным ростверком толщиной 6 метров из высокопрочного бетона марки B60.
Ограждение котлована выполнялось с помощью траншейных стен толщиной 1,2 метра (глубина — 50 м), которые одновременно стали частью постоянных конструкций. Для дополнительной устойчивости применялись буросекущие сваи Ø1,2 м с тампонажным раствором.
Особого внимания заслуживает система ветрозащиты. Уникальная спиралевидная форма здания сама по себе снижает ветровую нагрузку, но инженеры пошли дальше - на 125-м этаже установлен 1000-тонный демпфер, гасящий колебания.
Процесс строительства
Строительство велось с опережающим возведением ядра жёсткости, которое постоянно было на 10 этажей выше текущего уровня строительства. Это обеспечивало необходимую устойчивость всей конструкции. Для ядра применялась самоподъёмная опалубка, а стальные конструкции колонн и балок поставлялись в виде готовых модулей.
Особую роль играл постоянный мониторинг. С помощью лазерного сканирования и сети датчиков инженеры в реальном времени отслеживали малейшие деформации. Максимальная осадка за 5 лет наблюдений составила всего 8 см - отличный показатель для сооружения такой массы.
Энергоэффективность

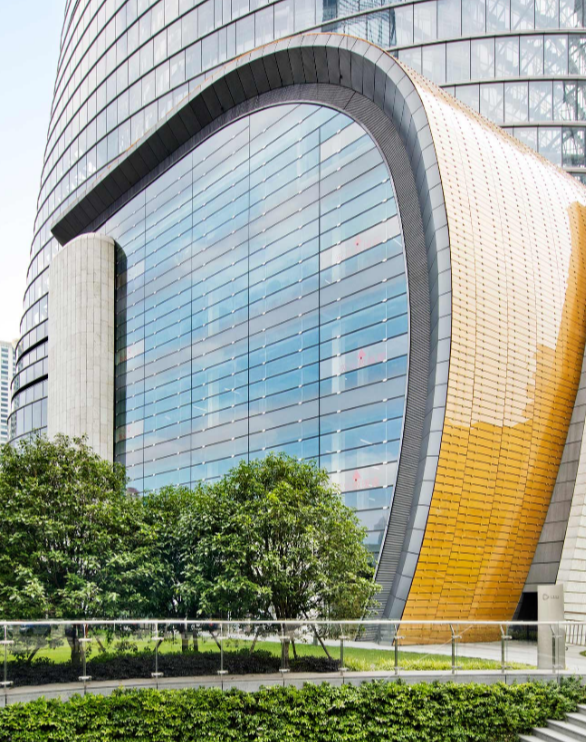

Shanghai Tower стал примером экологичного подхода к строительству. Двойной фасад с вентилируемым зазором между стёклами снизил нагрузку на систему кондиционирования на 30%. Ветрогенераторы, установленные на верхних этажах, обеспечивают часть энергопотребления здания.
Shanghai Tower продемонстрировал, что технология "top & down" - это не просто метод строительства, а комплексный подход, позволяющий решать самые сложные инженерные задачи. Проект установил новые стандарты в высотном строительстве, доказав, что даже в самых сложных условиях можно достичь выдающихся результатов, сочетая инновационные технологии с тщательным планированием.
Итоги и рекорды
Срок строительства: 7 лет (вместо запланированных 9).
Экономия бетона: 25% за счёт "top & down".
Награды: CTBUH «Best Tall Building Worldwide» (2016).
Сегодня Shanghai Tower продолжает оставаться предметом изучения для инженеров всего мира, а применённые при его строительстве решения активно используются в новых проектах по всему миру.
Источники:
1. CTBUH Technical Report
2. Gensler Design Documentation
3. Чертежи фундамента, CTBUH Research Paper
4. Engineering Shanghai Tower (Tongji University Press)
5. Отчёт по мониторингу: Shanghai Research Institute of Building Sciences
6. Видео процесса строительства (Youtube)
